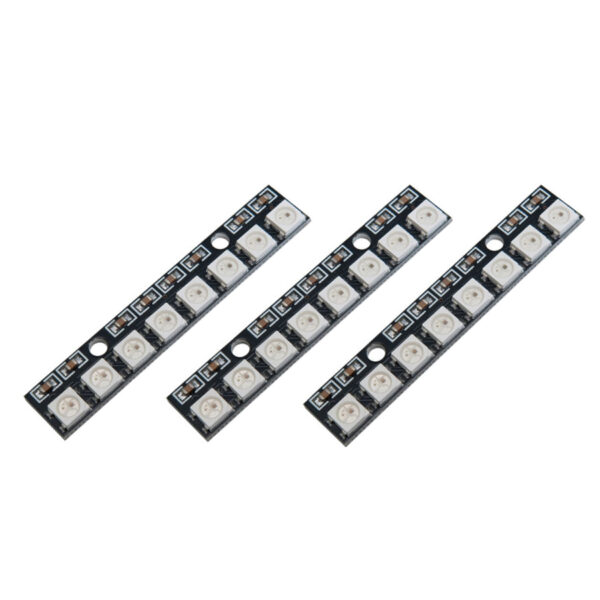

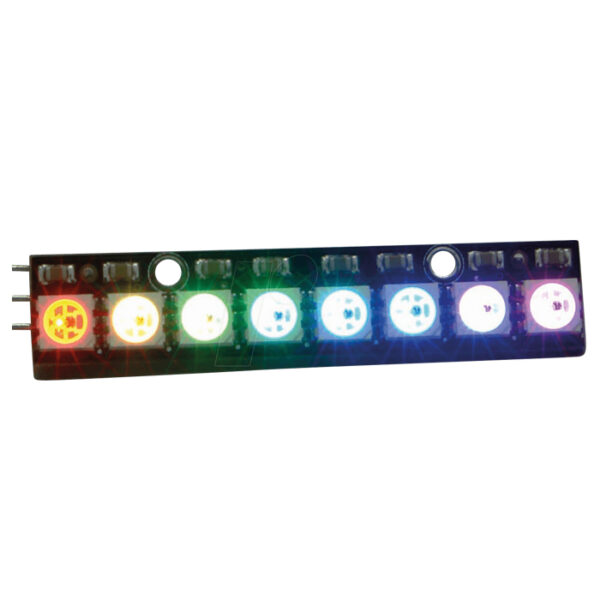

این ماژول‌ها، از 8 ال ای دی RGB که دارای کنترلر داخلی WS2812b هستند، تشکیل شده است که به نئوپیکسل (neopixel) نیز معروف اند.
برای راه اندازی این ماژول‌ها، به یک میکروکنترلر (برای مثال آردوینو یا موارد مشابه) نیاز دارید. کار کردن با آن ها بسیار ساده است و تنها به یک پین دیجیتال از میکرو برای کنترل آن‌ها نیاز دارید.
هم‌چنین قابلیت گسترش فوق العاده‌ای دارند به گونه ای که طبق دیتاشیت WS2812، حداکثر 24 نئوپیکسل (3 ماژول 8 تایی) را می‌توان تنها با 1 پین آدرس دهی و کنترل کرد.
تعداد رنگ های قابل ایجاد توسط هر نئوپیکسل، چیزی در حدود 16 میلیون رنگ (256 حالت برای هر کدام از رنگ‌های قرمز، سبز و آبی) است.
ولتاژ مورد نیاز ماژول ها 5 ولت و جریان مصرفی هر پیکسل، حداکثر 20 میلی آمپر (160 میلی آمپر برای هر ماژول 8 تایی) است.
برای اتصال 3 ماژول به یک پین دیتا، پایه ی in از اولین ماژول را به میکرو، پایه ی out آن را به in ماژول دوم متصل کنید. هم چنین in ماژول سوم به out ماژول دوم.
برای استفاده ی آسان تر و آشنایی بیشتر می‌توانید از کتابخانه fastled در برنامه ی آردوینو و مثال های موجود در آن استفاده کنید.
اطلاعت بیشتر در دیتاشیت قطعه ی WS2812b موجود است.
این ماژول‌ها، از 8 ال ای دی RGB که دارای کنترلر داخلی WS2812b هستند، تشکیل شده است که به نئوپیکسل (neopixel) نیز معروف اند.
برای راه اندازی این ماژول‌ها، به یک میکروکنترلر (برای مثال آردوینو یا موارد مشابه) نیاز دارید. کار کردن با آن ها بسیار ساده است و تنها به یک پین دیجیتال از میکرو برای کنترل آن‌ها نیاز دارید.
هم‌چنین قابلیت گسترش فوق العاده‌ای دارند به گونه ای که طبق دیتاشیت WS2812، حداکثر 24 نئوپیکسل (3 ماژول 8 تایی) را می‌توان تنها با 1 پین آدرس دهی و کنترل کرد.
تعداد رنگ های قابل ایجاد توسط هر نئوپیکسل، چیزی در حدود 16 میلیون رنگ (256 حالت برای هر کدام از رنگ‌های قرمز، سبز و آبی) است.
ولتاژ مورد نیاز ماژول ها 5 ولت و جریان مصرفی هر پیکسل، حداکثر 20 میلی آمپر (160 میلی آمپر برای هر ماژول 8 تایی) است.
برای اتصال 3 ماژول به یک پین دیتا، پایه ی in از اولین ماژول را به میکرو، پایه ی out آن را به in ماژول دوم متصل کنید. هم چنین in ماژول سوم به out ماژول دوم.
برای استفاده ی آسان تر و آشنایی بیشتر می‌توانید از کتابخانه fastled در برنامه ی آردوینو و مثال های موجود در آن استفاده کنید.
اطلاعت بیشتر در دیتاشیت قطعه ی WS2812b موجود است.
